地下空间商业交通综合体真空排水系统应用
应用背景
随着城市不断的建设和开发，越来越多的地下空间商业交通综合体被开发，现在的地下空间综合体和传统的地下室已经不同日而语，其功能日益复杂，不在是上部建筑的附属物，也不仅仅是土地资源的再利用，而是与上部的市政道路、轨道交通、公共交通枢纽等复杂衔接的地下商业交通综合体。面对这样复杂的情况，传统的重力流排水在技术上越来越难以实现，同时也大大增加了工程的建造成本和减少了空间的利用率，所以需要采用一种非重力的排水方式，真空排水系统，能够有效解决地下空间商业交通综合体面临的排水难题。
真空排水系统介绍
真空排水系统与传统重力流排水原理不同，重力流排水系统的污水依靠自身重量通过重力原理在管网内传输，真空排水系统利用真空设备使排水管道内产生一定程度的负压，依靠管道内负压和外部常压的压差，使空气推动污水进入污水管网进行输送。真空排水系统与传统重力排水方式相比，不但能有效节约用水、保护水资源环境，并且具有管网不受地形限制、安装方便、不易堵塞、管径相对较小、经济性能好等优点。
真空排水与重力流排污对比
对比项目 | 传统重力排污系统 | 真空排污系统 |
设计 | • 受水力坡度的限制，污水提升困难，或需要提升泵和构筑物 • 进行同层排水设计时设计不便 | • 靠真空抽吸，不受重力影响，可任意提升污水 • 可以按需要布置排水管线，灵活多变 |
管径 | • 管径大、耗资巨大且需要大规模开挖 • 流速慢、易结垢 • 管线铺设占用空间大，不能随意绕开障碍物 • 管沟挖掘深，施工周期长、难度大、费用高 | • 真空管径小，通常在50-200mm，可用PVC或PE材质，造价低廉 • 流速快，具有自我冲洗能力，不易结垢 • 管路铺设灵活，走向不受地形限制，可方便的绕开障碍 • 埋深浅，施工土方小，施工简单、经济 |
安装 维修 | • 安装复杂、工程量大、出现泄漏不易察觉 | • 安装相对工程量小，维修更简单，管道处在真空状态，不存在输送介质泄露 |
臭气问题 | • 管网系统是半敞开式，密封性差，臭气外逸，滋生蚊蝇 | • 管网内为负压且全封闭，臭气不会外逸 |
现有建 筑改造 | • 施工困难、投资高、工期长 | • 易扩展，容易施工，工期短 |

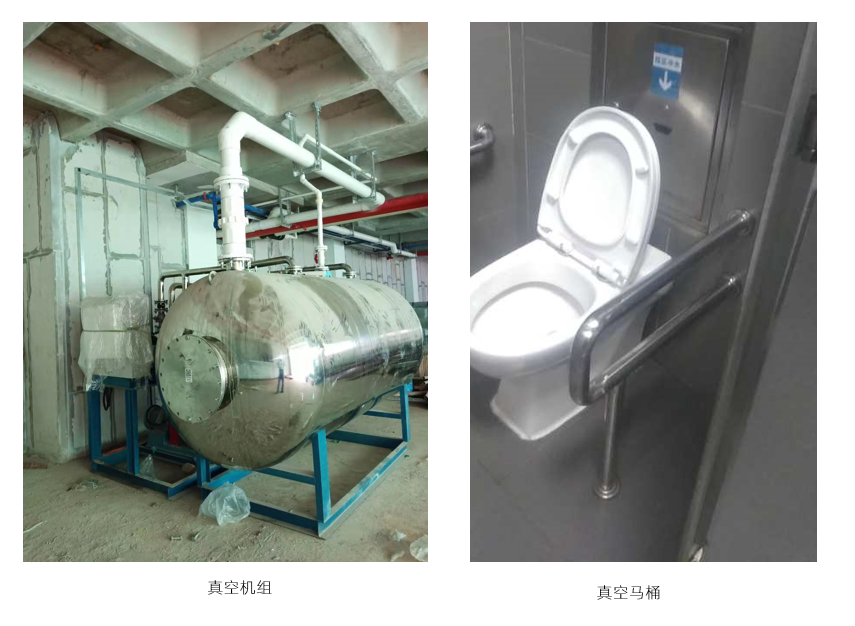

室内真空排水施工现场图
以西安幸福林带工程为例，幸福林带建设工程是全球最大的地下空间综合利用工程之一，全国最大的城市林带工程，西安市最大的市政、生态、民生工程。林带工程主要包括地上景观、市政道路、地下空间、综合管廊和地铁配套五项内容。其中地上主要为绿化景观，面积70万平方米，绿化覆盖率85%；市政道路改造12公里；地下空间共分三层，建筑面积92万平方米，负一层为商业及公共服务配套，面积42万平方米，负二层为停车场车位7600个，负三层为综合管廊和地铁工程。
该项目地下有60多个卫生，900多个厕位。经过和项目方的沟通，如果采用重力流排水方式，卫生间比较分散，会造成使用大量的密闭提升装置，设备成本高，占地面积大的问题，造成空间的使用率降低，同时存在大量的驳接点，驳接费用高。还有部分卫生间是在地铁工程的上方，无法向下排水，造成排水困难。经过综合的考虑，采用聚川环保的真空排水系统是一种较好的方式。
真空排水的主要优势有：
1、面临卫生间分散的情况，一个真空机组可以解决多个卫生间排水问题，设备数量少，设备和施工成本低。
2、传统的重力流排水驳接点位多，真空排水仅有少量的排出点，驳接成本低。
3、真空排水为非重力排水，可以同层排水，解决部分卫生间无法排水难题。
4、设备少，走管灵活，能够有效减少占地面积，提高地下空间的利用率，提升经济效益。
5、负压抽吸，减少异味或臭气产生，极大的改善卫生间内使用环境和机组设备间内操作维护环境。
6、采用真空排水系统，真空卫生器具的冲洗水量仅为1～1.5升，而常用重力排水量6-12升，系统节水性能显著。
地下商业开发相关案例
•西安幸福林带工程-世界上最大地下林带工程、真空排污服务卫生间900厕位
•上海虹桥火车站-地下卫生间商业餐饮真空排水
•郑州二七广场地下商业餐饮排水-中原地区最大地下广场
•杭州地铁1、2、3、4、5、6、7号线餐饮真空排水
•长沙贺龙体育馆-地下一层+地下二层餐饮商铺真空排水
•青岛火车站商业开发-地下餐饮商铺
•温州南站-餐饮商铺真空排水
•西安堡子村商业-地下卫生间真空排水
