室内真空排污技术的应用背景

将传统的重力排水方式应用到新型高大空间、长跨度或大型地下建筑中会出现诸多问题：

• 管道坡降影响室内层高，进而妨碍空间利用及装饰效果。

• 提升污水带来的土建结构成本增加

• 管径逐级放大使得流速降低造成杂质淤积、堵塞

• 结构梁柱、专业管线等限制排水管走向

• 管材及施工质量缺陷引发滴漏带来的卫生安全问题。

• 地下人防空间利用，不允许开洞，无法布置重力流管路

• 地下空间重力流容易造成排气不畅，臭味弥漫，蚊蝇细菌滋生问题

• 对现有建筑改造，重力流存在不易扩展，施工困难、投资高、周期长问题

什么是真空排水系统？

  聚川真空排水系统在建筑布局、设计和施工方面提供了无限的自由和灵活性，通过真空负压管道抽吸污水至真空机组，然后排放到污水处理设施。聚川真空真空排水系统为建筑师和设计师提供了“随意”定位管道的自由，允许一个开放的建筑环境，灵活的空间规划，可实现排水系统的快速设计、快速改造、施工、解决排污难题，最大程度利用建筑空间。

  聚川真空排水系统，通过其系统负压抽吸、管道密闭的特性，防止室内空气环境污染以及病毒传播，简单的说，为在建筑中的人们提供更好水平的卫生条件，提升生活品质。聚川真空排水系统的真空便器可以显著节水，节约 90% 用水，节约水费的同时，节约污水处理设施的建设和污水处理成本，可实现同层排水无需大量提升装置，系统有在线监测装置，发现污水泄露时能够及时定位故障点并排除故障，可以大大降低维护难度和维护成本。

真空排水系统的优势?

灵活的收集各种污水

当提到我们的真空排水技术时，我们总是首先提到的是满足所有要求的非凡能力。

通过两个关键特点，我们可以适应每一个设计任务:

• 我们可以将污水提升到4-7米

• 传送污水具有爬坡能力，可以不需要增加提升泵的情况下，在水平范围内远距离运输污水。

这种灵活性是每个设计师理想的方案:卫生间可以设置在他们需要的地方，楼层可以设计为完全不同的用途，重构不会影响建筑的其他区域。

简单地说:真空排水系统为您的建筑提供最好的污水收集解决方案!

有效提升室内的卫生水平

虽然真空排水系统设计和施工非常灵活，但是能否提升建筑内的卫生环境，也是排水系统需要考虑的重要因素。所有的传统重力流水冲便器在冲厕时都会产生含有病毒的气溶胶在空气中，带来臭气、环境污染，病毒传播的风险。

众所周知，传统便器的反冲会造成细菌和病毒在室内空气中传播。但是事实上，这种情况也发生在洗手盆和淋浴间，当大量污水进入排水管道时，会造成下水道污染气流突破存水弯，反冲到室内，并传播各种细菌和病毒。

我们的真空便器不会存在这种情况，我们依靠隔膜阀的机械封堵，不会出现这种情况。

真空管道是一个密闭负压管道，真空便器冲厕时只会抽吸走污水，同时带走60升被污染空气。不会喷溅、没有气溶胶传播-病毒的一种常见的传播方式。洗脸盆和淋浴房通过机械的隔膜阀和下水道分隔开，无反冲，有效地减少细菌的传播。

简单地说，真空排水系统能够为建筑提供一个更好的卫生条件，提升营商环境!

更低的建造和运维成本

真空排水系统可以长距离传送，不需要放坡和增加提升装置，设备数量少，在最大化的利用空间的同时，能够有效的节约土建、天花板装修和设备成本。节约成本同时，提升建筑项目的效益。

真空排水管道敷设灵活，能够缩短设计、施工周期，节约人力和管理方面成本。

真空便器，能够有效节水90%，对于卫生间使用频繁的商业中心、高铁站、机场能够大大节约水费和后端的污水处理设施建造处理成本，节约又环保。

整个排水系统，仅有真空机组部分有一根通气管、一根排污管，减少市政接驳费用，系统也添加有在线监测系统，能够及时发现设备故障，有效降低运维难度和成本。

简单地说:真空排水系统为您的项目有效的节约建造和运维成本！

真空排水的应用：

目前主流的应用区分，主要分为室内真空排水和室外真空排水，在不同的应用场景下利用了真空排水的不同特性。

室内真空排水主要应用于建筑排水，从目前的情况来看，主要应用有地下空间开发排水，地下卫生间、地下商业餐饮排水、建筑同层改造排水、医院某些特殊场合排水（例如，传染科、放射科、负压病房等）。

地下空间、地下卫生间、地下商业餐饮真空排水应用

地下空间的情况比较复杂，很多排水点位存在排水困难，如果采用传统重力流，可能土建的成本会比较高，真空排水管道敷设灵活，可以省去很多土建成本。另外，地下空间也是一个密闭空间，地下的餐饮和卫生间污水容易产生臭气，造成室内空间的空气污染，影响室内环境，给地下的营商环境造成严重的影响，这个也是地下空间采用真空排水的一个重要因素。最后就是地下商业餐饮排水容易堵的问题，因为餐饮废水含有较重的油脂，在冷却和流速较慢的情况下会凝固在排水管壁上，随着不断增加，会造成排水管网堵塞，维修麻烦。且管内的油脂容易滋生细菌，造成臭气外溢，滋生蚊蝇的情况，真空排水的情况要好得多，因为真空排水采用气液两相的排水方式，污水的流速高（4-7米/秒），冲水力强，不容易堵塞。所以，除了地下卫生间用真空排水，其实越来越多的地下商业餐饮含油废水，也逐步开始采用真空排水系统来进行收集。

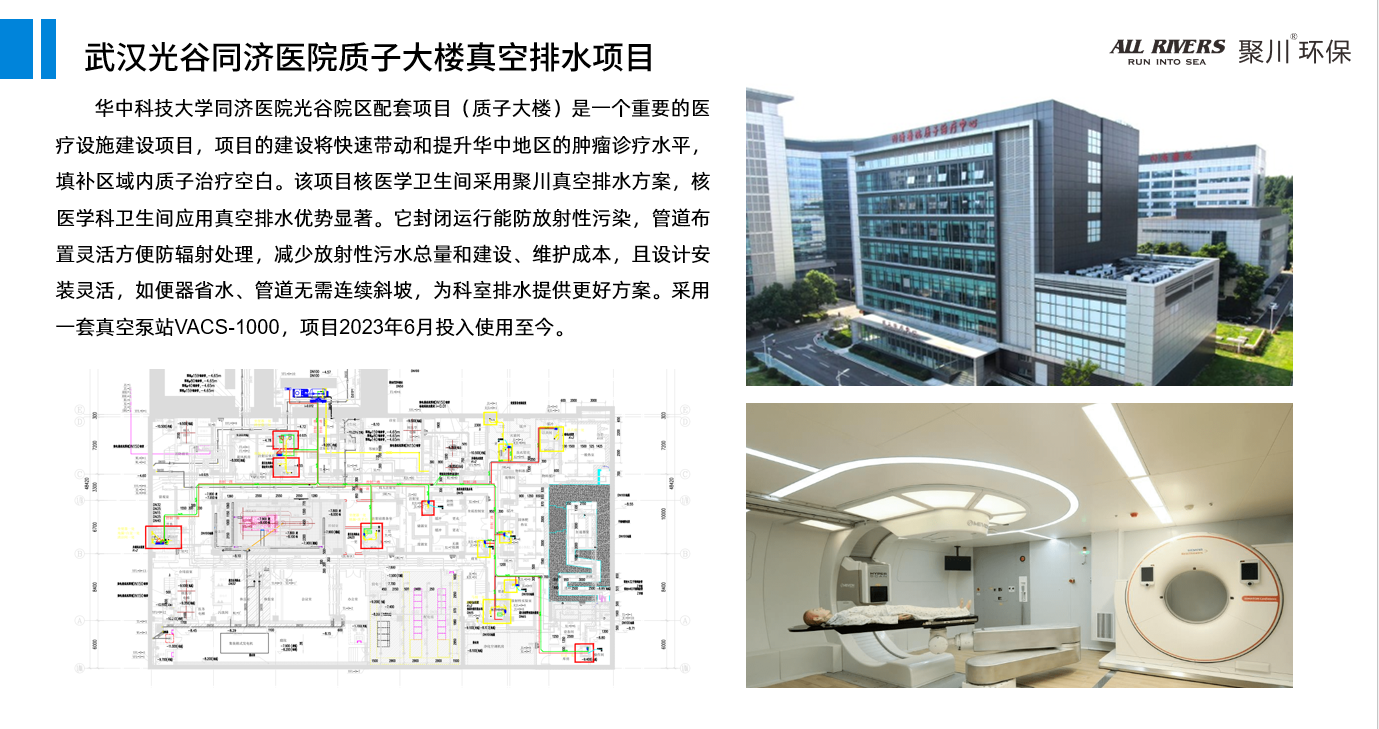

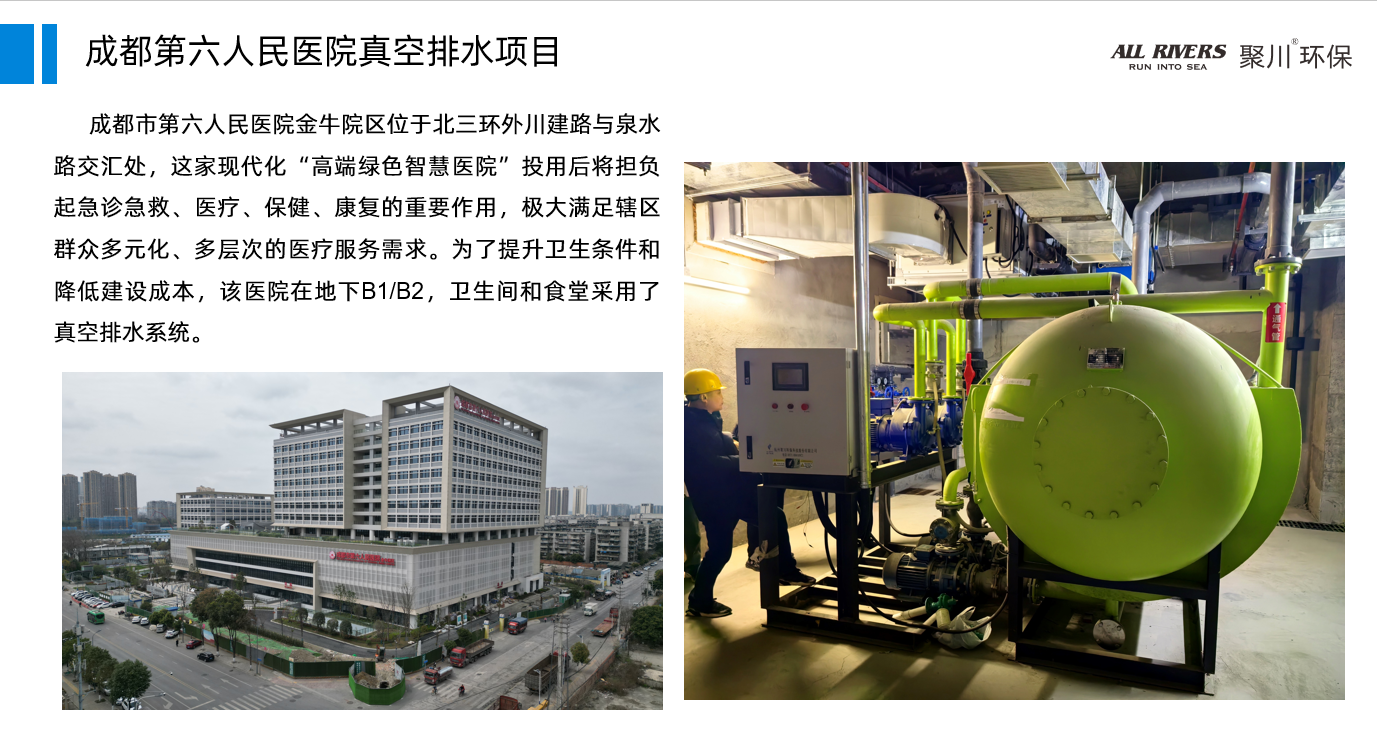

医院真空排水应用

医院一直以来都是民用建筑里面特别复杂的一种建筑，且排水管要有许多设备间、洁净区、病房是必须绕过，不能够走排水管网，所以用传统重力流不管是设计、施工都会比较困难，且成本高。

另外医院的污水成分非常的复杂，经常有有毒、有害、有放射性、有重金属等的污水，需要进行单独的收集和排放，且不能够外泄，不然会造成严重的污染风险。所以，真空排水的管道灵活、管道密闭、干净卫生的特点，对于医院这种特殊复杂的排水情况，是一种比较理想的排水方式。

建筑改造同层排水

对于需要建筑，存在改变用途的需求，例如由非餐饮改为餐饮，由办公室改造为酒店。在这种特殊的情况下，原来并没有预留排水条件，所以就必须进行大面积同层排水，这种情况下，用真空排水系统改造就比较方便，真空排水管道可以像给水管一样灵活布置，这样就很方便的完成了排水改造。

其他室内真空排水系统应用

室内真空排水的应用场景非常多的，没法一一列举，这个只大致列举一下其应用场景。

超市，生鲜店铺，店铺里面的冷凝水、熟食区、海鲜区都会有大量的废水，而且超市的布局经常调整，所以现在也有部分的生鲜店铺，超市采用真空排水系统。

地下人防空间，这个主要人防空间无法下穿，必须进行同层排水。

干旱缺水地区建筑，真空便器能够明显节水，有一部分区域会进行节水改造，也是采用了一部分真空排水系统。

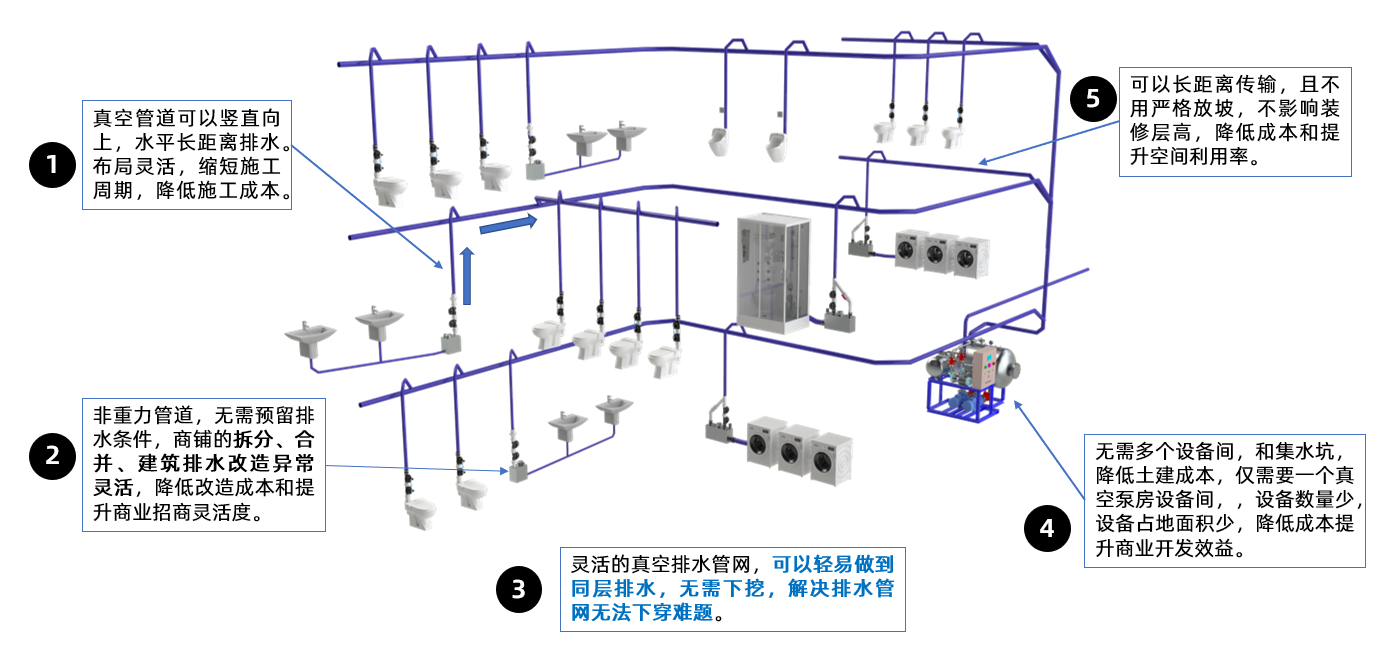

典型的室内真空排水系统图及其特点

真空排水与重力流排污对比

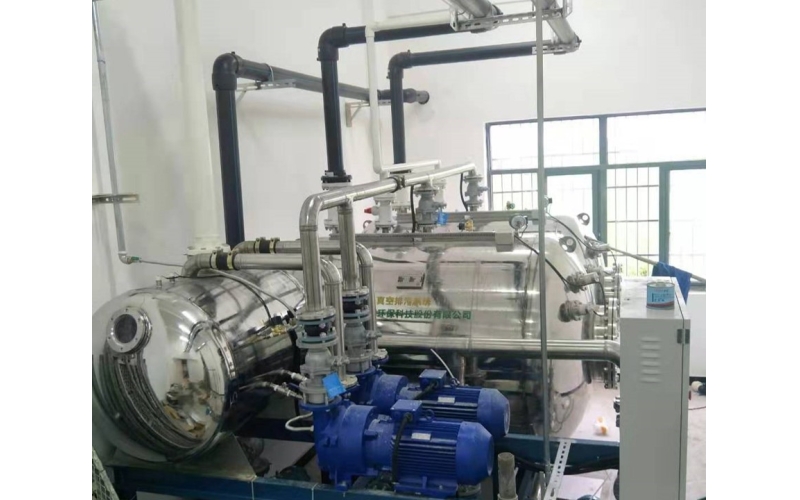

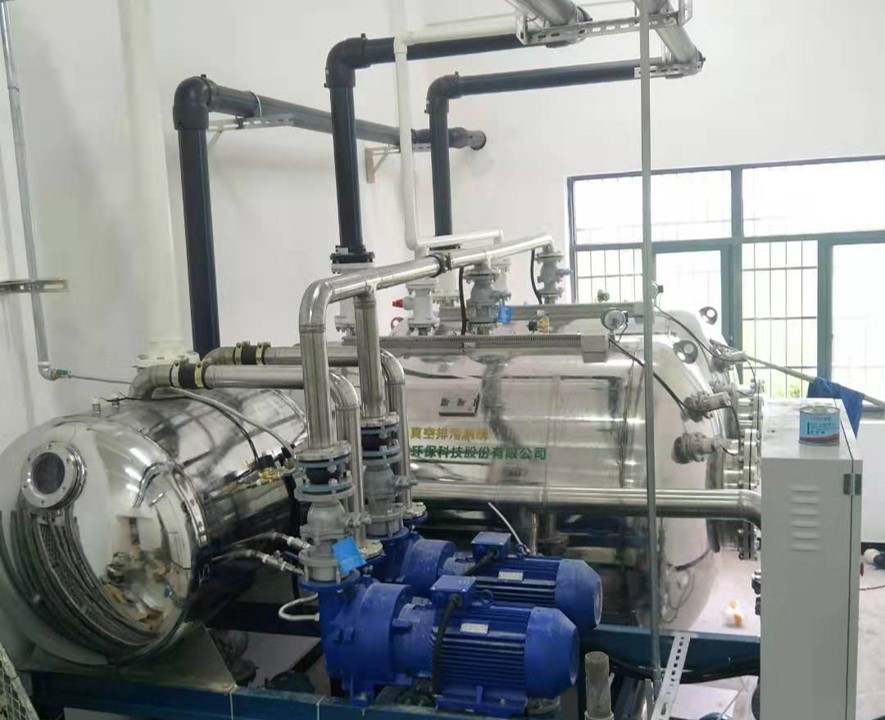

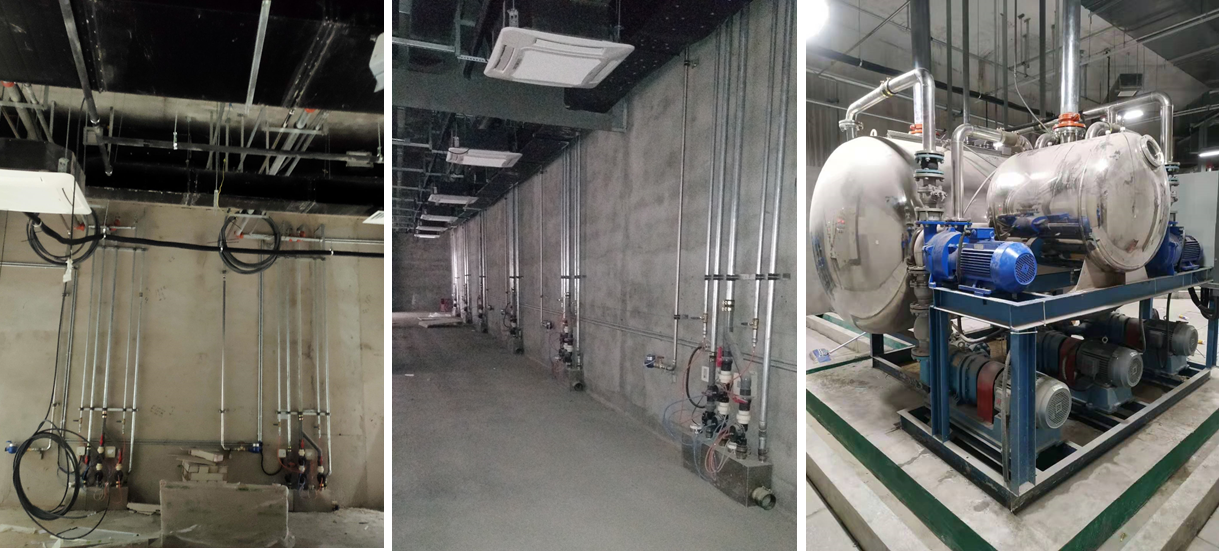

室内真空排水施工现场图

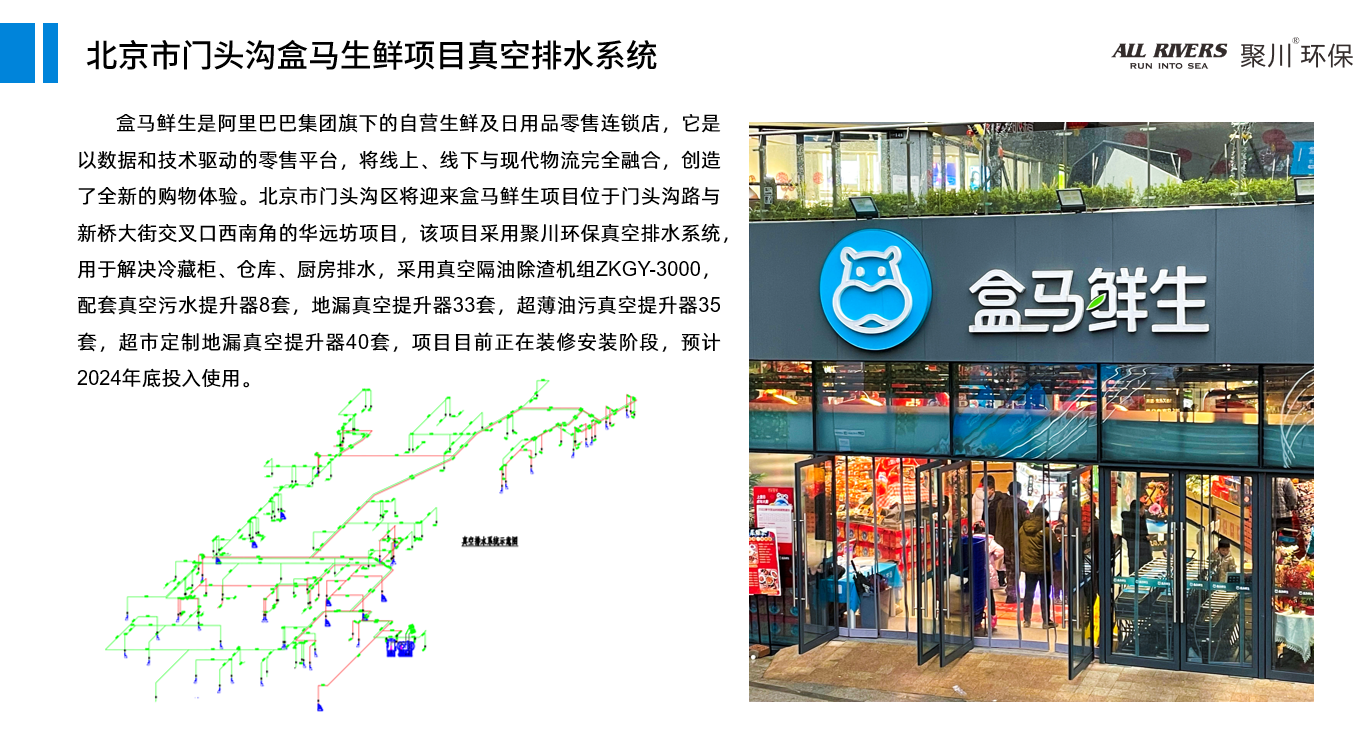

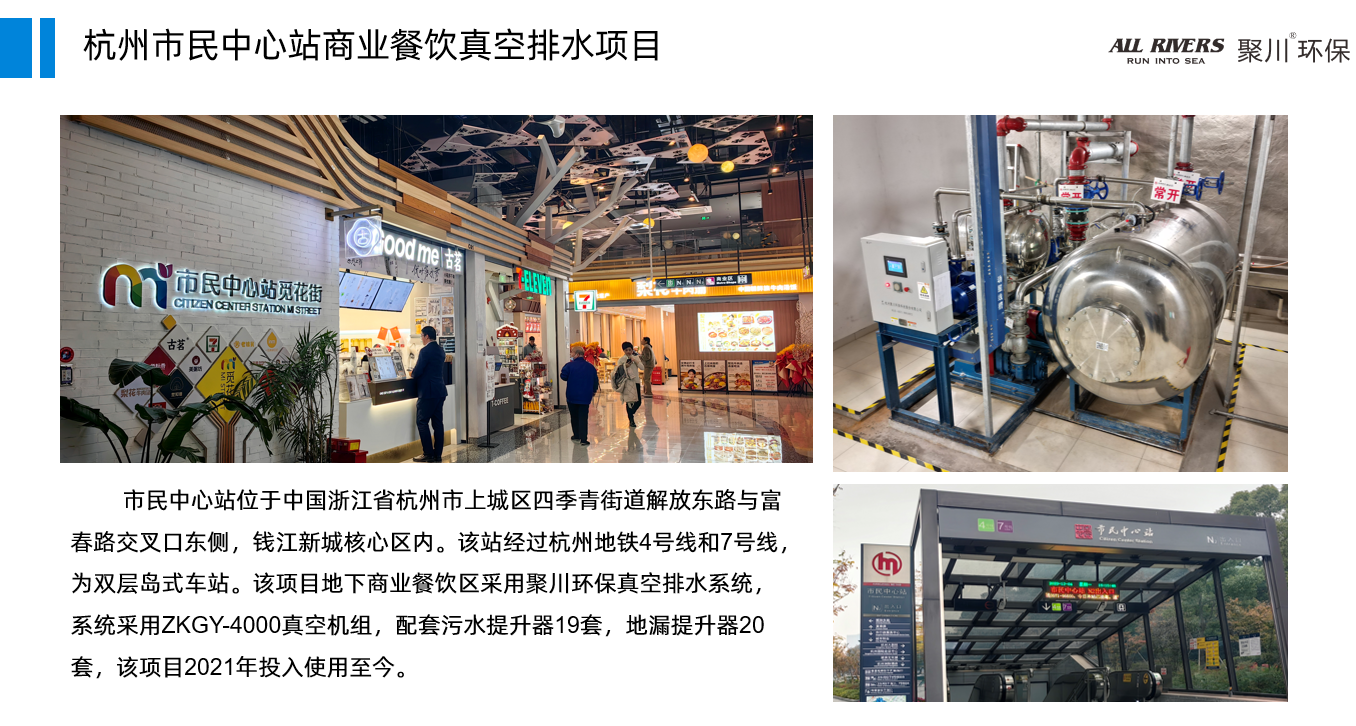

室内真空排水业绩

西安幸福林带工程（世界上最大地下林带工程、真空排污服务卫生间900厕位）-地下室卫生间、空调机房多且分散，真空机组一对多收集

长沙贺龙体育馆-地下一层+地下二层餐饮商铺分散，重力流排放造价高

青岛火车站商业开发-地下餐饮商铺分散，重力流排放造价高

温州南站-餐饮商铺排水，重力流无法排放

上海虹桥火车站-地下卫生间无法重力流排放

西安堡子村商业-地下卫生间无法重力流排放

台州凤凰山庄国宾馆-土建施工错误，无法重力流排放

长沙中联重科、重庆耐德、扬州金威等环境产业垃圾中转站-垃圾渗滤液杂质多，重力流管容易堵塞

南京宜玖餐厨处理设备-湿垃圾粉碎+真空收集

松江南站大型居住社区综合管廊一期工程-地下卫生间无法重力流排放

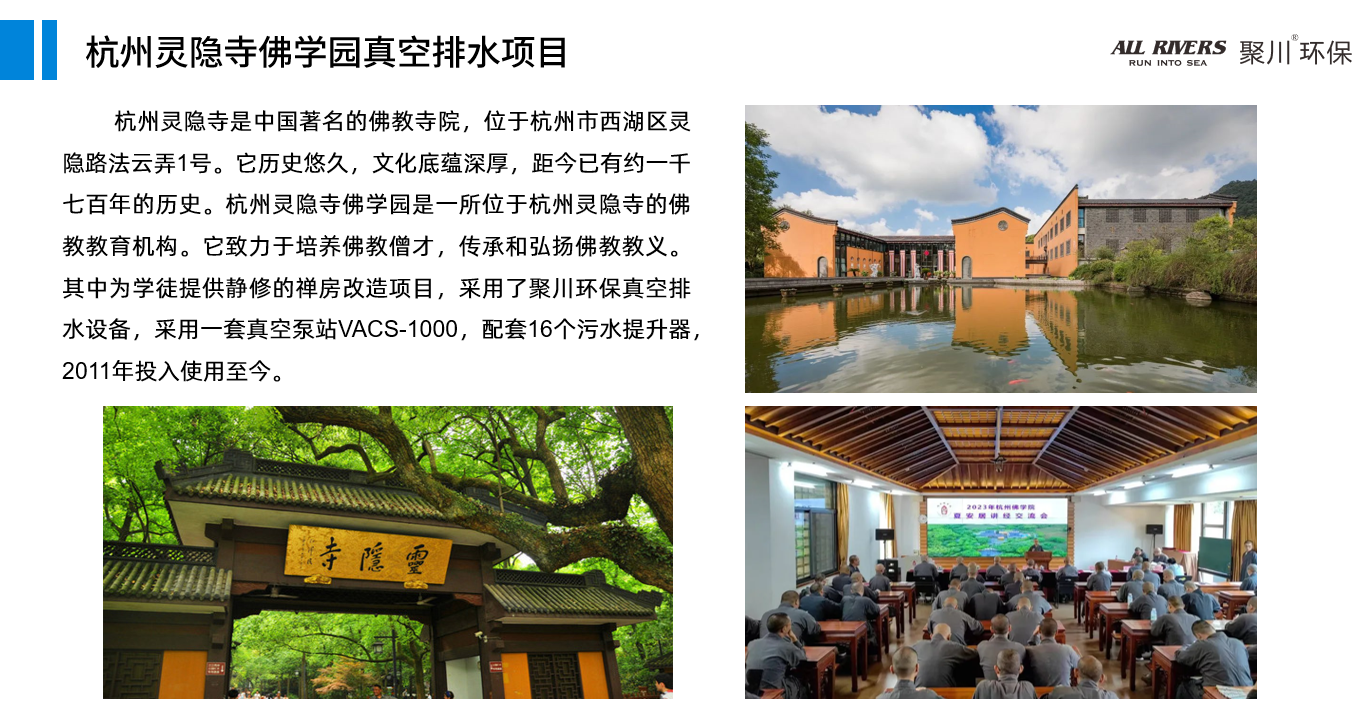

杭州灵隐寺佛学园-零星排水点多，无法重力流排放

沈阳平安好医生医学影像诊断中心真空排水-医院科室多，无法重力流排放

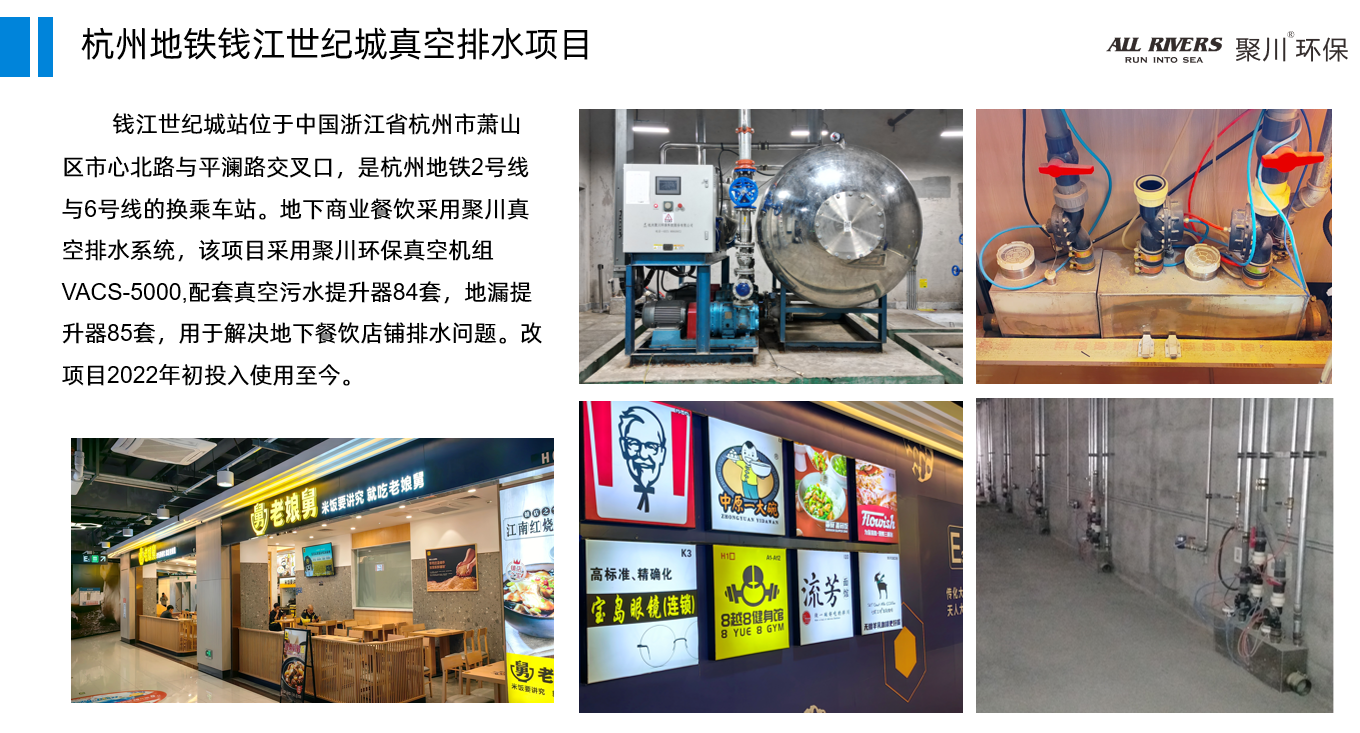

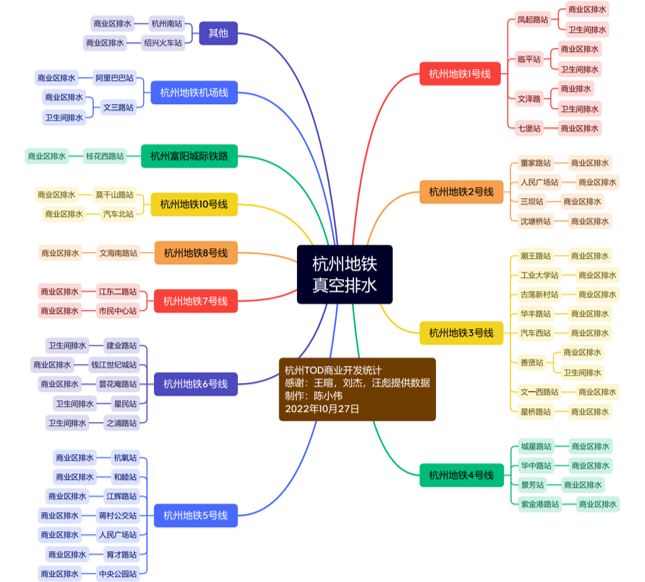

餐饮真空排水-杭州地铁1、2、3、4、5、6、7号线物业开发商铺排水，无法重力流排放

成都地铁六号线、苏州地铁5号线区间排水项目-区间集水坑浅，传统潜水泵无法安装

深圳中富电路公司-厂房布局调整，电路板酸洗和碱洗废水，真空罐内中和后排入污水处理系统

郑州镖局商业街-地下商业重力流改造，含油污，集水坑+潜水泵维修不便

杭州国贸大厦-新建顶层员工餐厅，重力流对下层装修影响打，采用真空隔油机组

温州龙湾万达广场真空排污工程

郑州二七广场地下商业餐饮排水（中原地区最大地下广场）

河北廊坊香河大爱医院真空排水项目

成都地铁18号线西博城站真空排水项目-电梯、扶梯基坑排水
