聚川船舶真空排水系统应用
船舶排水项目背景
目前国内舰船的排污系统主要采用竖直管道，卫生间的位置布置受到了很大限制，甚至有些离收集箱比较远的卫生间不得不取消。另外冲刷水量大，造成船舶所需的污水收集箱容积比较大，占用舰船的空间大，特别是需在限制海区内长期航行或停泊的舰船，必然造成有效装载容积的减小。
与传统重力管道相比，真空排污系统不但能节约用水，保护环境，而且具有管径相对较小、管网安装方便、不易堵塞、经济性能好等优点，目前已在飞机、船舶、火车等交通领域得到了广泛的应用。对于空间十分宝贵的舰船，真空排污技术优势尤其明显。所配套的真空设备及附件技术日趋成熟，只需在日常生活中注意防异物堵塞并进行简单维护，真空排污系统便可可靠运行。随着人们对生活舒适度的要求提高以及节约水资源考虑，真空排污系统将逐渐取代重力排污成为船舶排污系统。
船舶真空排水系统简介

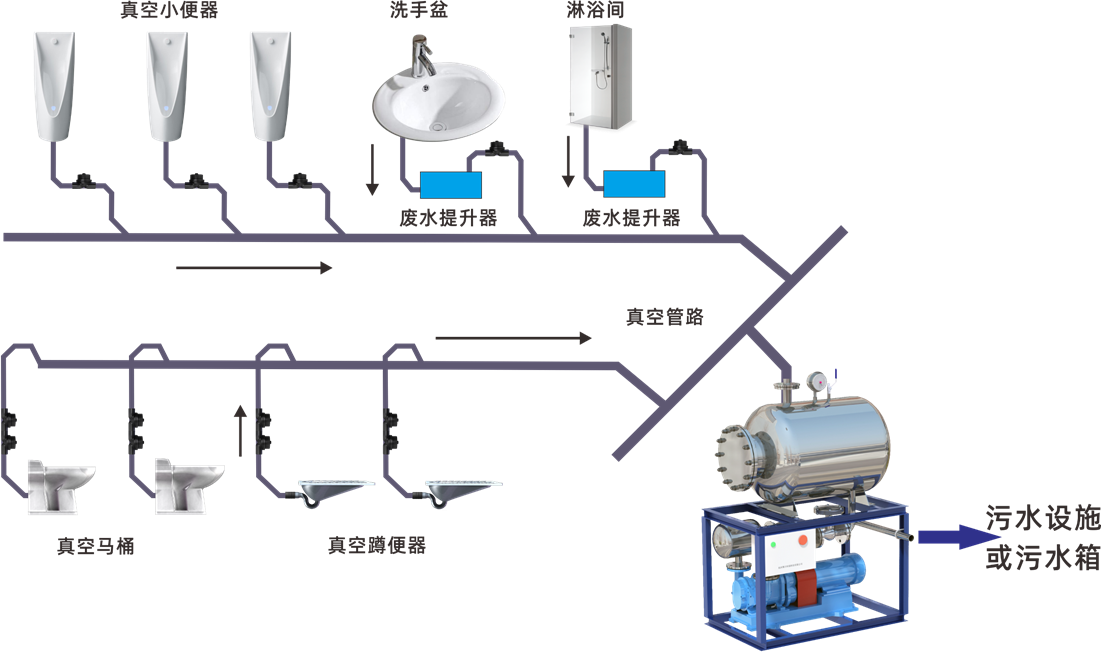

真空排水系统是一个完全密闭的负压系统，依靠压差的作用，污水及其周围的气体被高速吸入真空管路后通过凸轮泵及时排至污水处理系统；污水在管路内不存留，实现污水的实时排放。智能中央真空排水系统能够有效克服传统排水系统诸多缺点。
聚川船舶用真空排水系统特点
1、便器冲洗水量少，单次冲洗水量约为1.5L；
2、排污管路铺设不受重力影响，具有污水垂直提升能力，管路水平敷设无需常规重力排水系统的大坡度设计，不受船体倾斜或颠簸影响；
3、管路安装极具灵活性，可轻松避让障碍物，允许向上提升铺设，从而缩减了安装工时，节约了安装成本；
4、排污管径小，管路允许长距离水平铺设，减少了立管的设置；
5、卫生间的布置相对宽松，方便了系统整体平面布置设计；
6、全负压的密闭式系统，无异味外泄；
7、提升如厕环境舒适度，干净、无臭味；
8、系统产生的污水总量减少，降低了后续污水处理成本。
船舶真空排污与重力流排污对比
对比项目 | 传统重力排污系统 | 真空排污系统 |
设计 | •受水力坡度的限制，污水提升困难，或需要提升泵和构筑物 •进行同层排水设计时设计不便 | •靠真空抽吸，不受重力影响，可任意提升污水 •可以按需要布置排水管线，灵活多变 |
管径 | •管径大、耗资巨大且需要大规模开挖 •流速慢、易结垢 •管线铺设占用空间大，不能随意绕开障碍物 •管沟挖掘深，施工周期长、难度大、费用高 | •真空管径小，通常在50-200mm，可用PVC或PE材质，造价低廉 •流速快，具有自我冲洗能力，不易结垢 •管路铺设灵活，走向不受地形限制，可方便的绕开障碍 •埋深浅，施工土方小，施工简单、经济 |
安装 维修 | •安装复杂、工程量大、出现泄漏不易察觉 | •安装相对工程量小，维修更简单，管道处在真空状态，不存在输送介质泄露 |
臭气问题 | •管网系统是半敞开式，密封性差，臭气外逸，滋生蚊蝇 | •管网内为负压且全封闭，臭气不会外逸 |
现有排污 系统改造 | •施工困难、投资高、工期长 | •易扩展，容易施工，工期短 |
聚川环保真空排水系统特点介绍

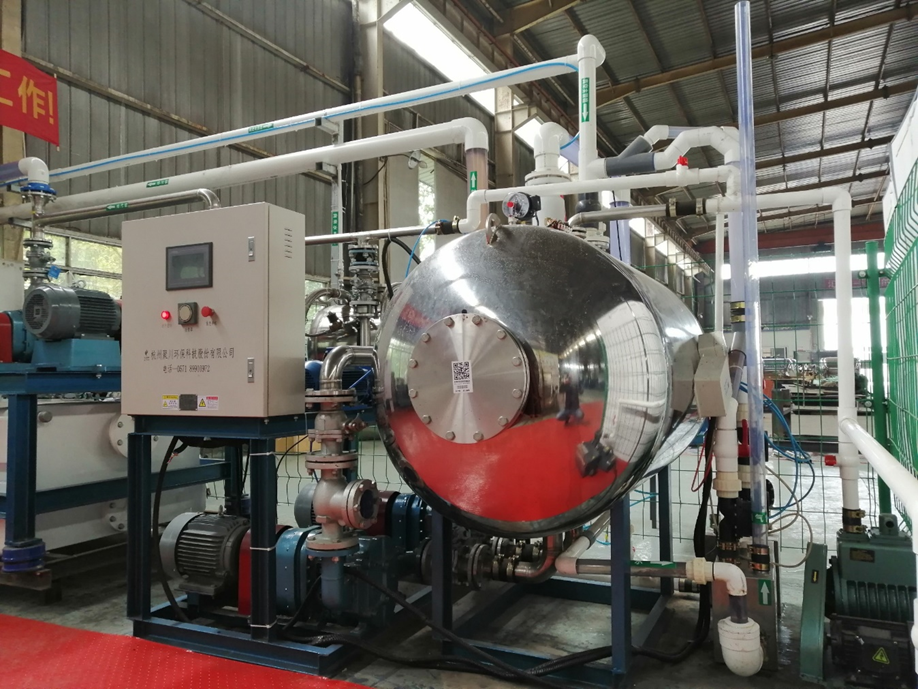

聚川环保目前已经生产了1600多套真空排水系统，已经进行了大量的使用，经过多年的经验积累和完善，产品已经非常的成熟和稳定。具有设备集成度高、设计紧凑、占地面积小、安装方便的特点。也进行了中国本土化生产，能够稳定的控制产品的质量和价格。聚川的真空机组在设计上充分考虑了设备的稳定性，采用冗余备份设计，真空泵组相互备份、排污泵组相互备份、采用不同的传感器进行备份，而且泵组之间轮流交替工作，同时严格控制泵组启动频率，延长泵站寿命。同时，系统采用高可靠的工业级PLC控制系统，运行可靠，自动化程度高。

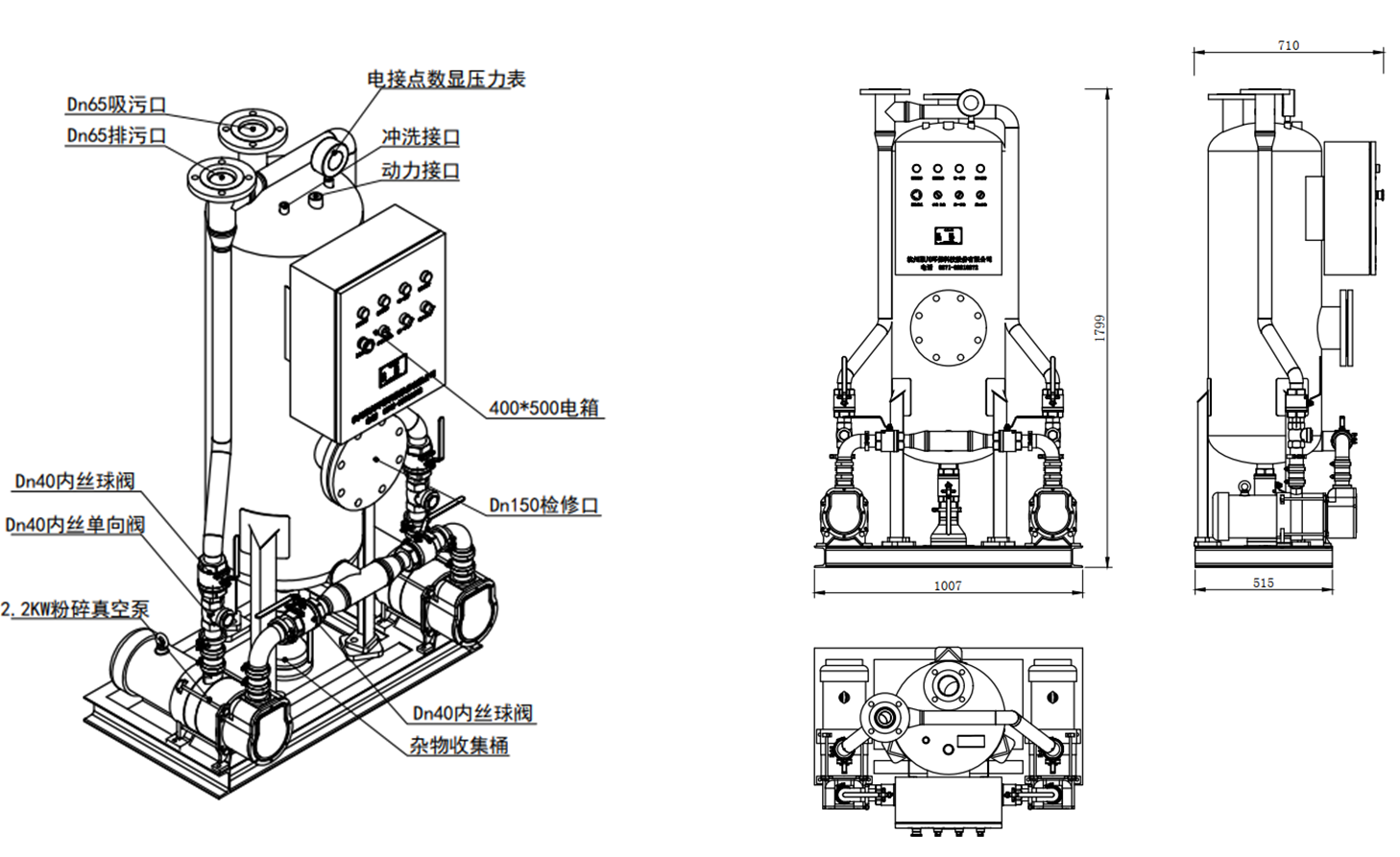

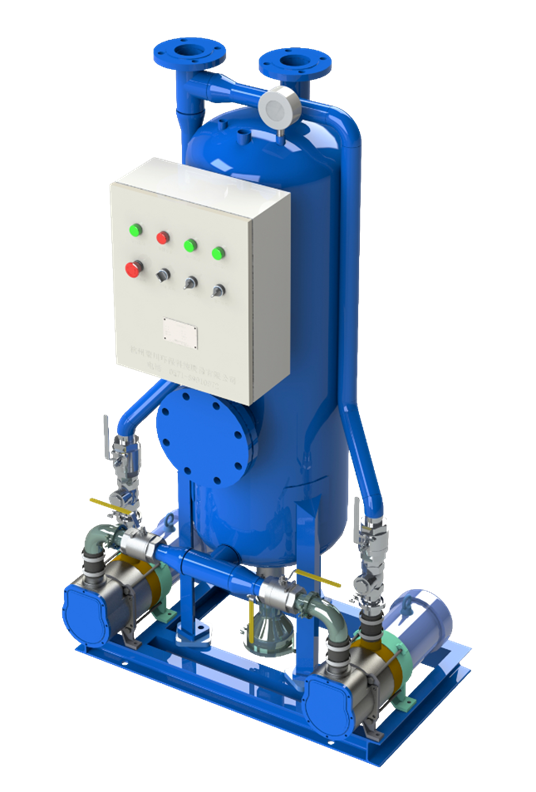

在线式真空工作站双泵立式
产品型号： JCVAC-140
总功率： 4.4KW
吸污接口： De75mm
排污接口： De50mm
设备外形尺寸： 1360×835×1410mm
工作电压： AC380V 50Hz
容错罐容积： 140L
船用真空马桶
