1.真空排水系介绍

排水系统是综合管廊工程不可缺少的部分，综合管廊内排水对象是管廊内渗漏水及管道检修放空水，其特点是水量小且不定、难以准确计算。目前综合管廊常规排水方式是通过集水坑收集并由潜污泵提升排出，存在设备多、排水点分散及施工难度较大等问题。真空排水系统，具有空间利用率高、管径小、安装方便、管路布置灵活、功能完善、自动化控制等特点，特别适用于结构紧凑，内部复杂情况的管廊情况，又可显著降低工程投资和施工难度，工程效果和经济效益良好。

真空排水系统利用水面两侧的空气压力差,使水由压力大的地方向压力小的地方流动,达到排水的作用。真空排水特点如下：

①不受地形限制，适用范围广。由于管道采用有压输送污水,不需要保持严格的管道坡降，易于污水提升，管道布置灵活。

②有利于环境保护。气密性很高的管道经常保持真空状态，可避免污染地下水和土壤;管道内污水流速远大于重力系统中的自净流速，管道不易堵塞。

③系统综合费用较低。真空排污系统管径相对较小，管道敷设无坡度要求，能自由沿地形实现浅埋。因此,在管材、土方开挖量和回填量等方面的费用比重力排水系统大幅度下降。

2.地下综合管廊真空排水系统流程

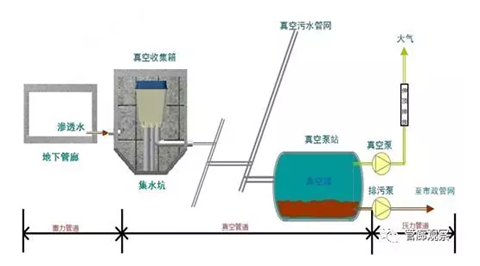

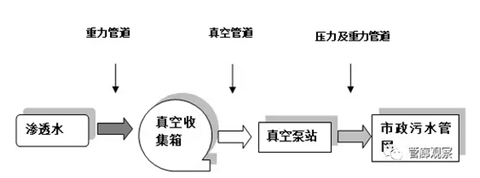

管廊内的渗透水沿着一定的坡度流入集水坑内，当集水坑内的水到达一定水位时，通过感应管触动控制器，真空阀自动打开，废水通过真空传输装置瞬间被吸入真空管网中。真空管网中的空气压差为系统提供动力，将废水输送至真空泵站的真空罐中，最终由排污泵排入市政管网。真空泵抽出的空气可通过处理后排入大气。

3.设计要点

3.1.真空管道

3.2.1真空排水管道建议采用PVC或PE管道。

3.2.2PVC管道管件采用粘接方式连接，选用正规企业提供的管材管件。

3.2.3真空排水管道通常按照0.2%的管道坡度敷设。

3.2.4真空管道中出现的所有三通必须采用45°的“Y”型三通进行连接。

3.2真空管道成锯齿形剖面铺设

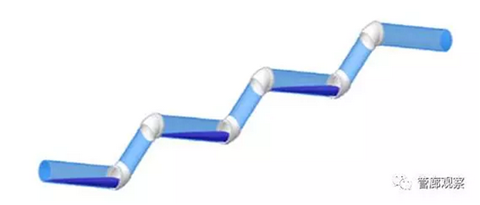

真空排水管网设计成锯齿形剖面，由一段直管和两个45°弯头组成，垂直高度在200mm至450mm的范围内。这种敷设方式能保证良好的废水运输。

3.3检查管

真空管网中每个提升后的位置安装一个检查管，相邻两个提升弯的间距不超过100m，在安装施工及系统运行期间，可通过检查管对真空系统的气密性进行检测，保证了真空系统的有效运行。

3.4真空排水系统设计方案

管廊渗透水可沿一定的坡度流进就近的集水坑内，将真空收集箱布置在管廊内的集水坑里，真空收集箱的高度可根据现场作适当调整。

连接每个收集箱的真空排污管道可沿管廊内壁布管，真空管道可以方便改变方向以避开障碍物(如其他管道)，其管径小坡度小，施工便利，检修方便，维护费用低。经真空管网收集后的废水最终排至真空泵站内，由排污泵排至市政管网。真空泵站位置宜设置在管廊内的最低位置。

3.结论

真空排水：若采用真空排水，可采用数套真空收集装置收集渗透水，集水坑内的水位达到一定液位时可瞬间被真空抽吸走，集水坑底部无淤积，没有安全隐患。真空管道管径小坡度小可置于管廊内，真空管网施工便利，且后期检修方便。真空收集箱气动运行无需供电，整个真空系统只有在真空泵站一处供电，便于管理且维护费用低。
